產(chǎn)品描述
基于硝酸催化脫脂系統(tǒng)并可直接用于注射成型的原料顆粒，用于生產(chǎn)17-4 PH沉淀硬化不銹鋼燒結(jié)件
產(chǎn)品標(biāo)準(zhǔn)
DIN 1.4542，X 5 CrNiCuNb 17 4，AISI/UNS S17400，SAE J 467 (17-4PH)
產(chǎn)品規(guī)格
|
項(xiàng)目 |
單位 |
規(guī)格 |
測(cè)試方法 |
|
MFI |
g/10min |
1050±350 |
ISO1133 |
|
燒結(jié)密度 |
g/cm3 |
>7.6 |
ISO3369 |
燒結(jié)后的典型成分
|
C % |
Cr % |
Ni % |
Cu % |
Nb % |
Mn % |
Si % |
Fe % |
|
≤0.07 |
15~17.5 |
3~5 |
3~5 |
0.15~0.45 |
≤ 1 |
≤ 1 |
Balance |
標(biāo)準(zhǔn)制程
適用于熱塑性樹(shù)脂的標(biāo)準(zhǔn)注射成型機(jī)，基于硝酸催化脫脂系統(tǒng)
燒結(jié)件典型特性
抗拉強(qiáng)度 ≥ 900 MPa
燒結(jié)硬度 HV 260~340
熱處理硬度* HV 370
Oversizing factor * 1.156~1.165 (Sintering density 7. 7 g/cm3 @1300℃)
*熱處理硬度、Oversizing factor更多是基于基于客戶(hù)制程條件，僅供參考！

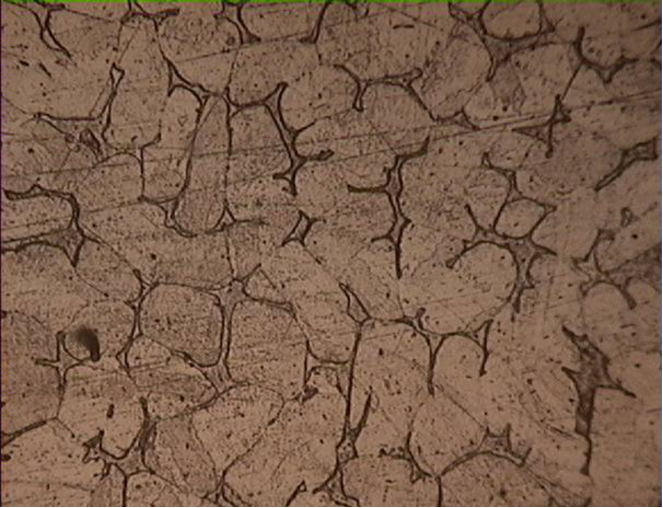

典型微觀組織
17-4 PH, 1300 °C 3H燒結(jié)，Ar氣氛
注射成型
參考成型密度 5.46+/-0.05 g/cm3
|
各段溫度 |
1區(qū) 2區(qū) 3區(qū) 射嘴 180°C 185°C 190°C 195°C |
|
模具溫度 |
90~125°C |
|
螺桿轉(zhuǎn)速 |
50 r/min |
|
注射速度 |
10 cm3/s |
|
成型壓力 |
900 bar |
|
保壓壓力 |
900 bar |
|
保壓時(shí)間 |
0.1~3s |
* 以上為參考成型條件，由于成型機(jī)臺(tái)和模具的差異，成型條件應(yīng)作相應(yīng)調(diào)整，但務(wù)必確定各區(qū)實(shí)際溫度不得高于200℃，否則會(huì)極大降低原料的使用壽命，并對(duì)原料特性造成不可逆的損害*
催化脫脂
建議使用濃度為98%發(fā)煙HNO3，催化脫脂溫度110~145°C，當(dāng)生坯最低脫脂率達(dá)到6.9%時(shí)，可以終止脫脂制程。
燒結(jié)
典型的燒結(jié)周期如下： 由室溫以5°C/min升到600°C ，持溫1小時(shí)，再以5°C/min升到1300°C，持溫3小時(shí)，然后隨爐冷。
深圳市坪山新區(qū)蘭金四路14號(hào)1號(hào)樓2層（總部）
| 服務(wù)熱線(xiàn) 15697558967
| 聯(lián)系郵箱 15899643373@163.com |
 |
| 眾德祥版權(quán)所有 ∣ 粵ICP備18013594號(hào) |
